偏光片和膜材AOI

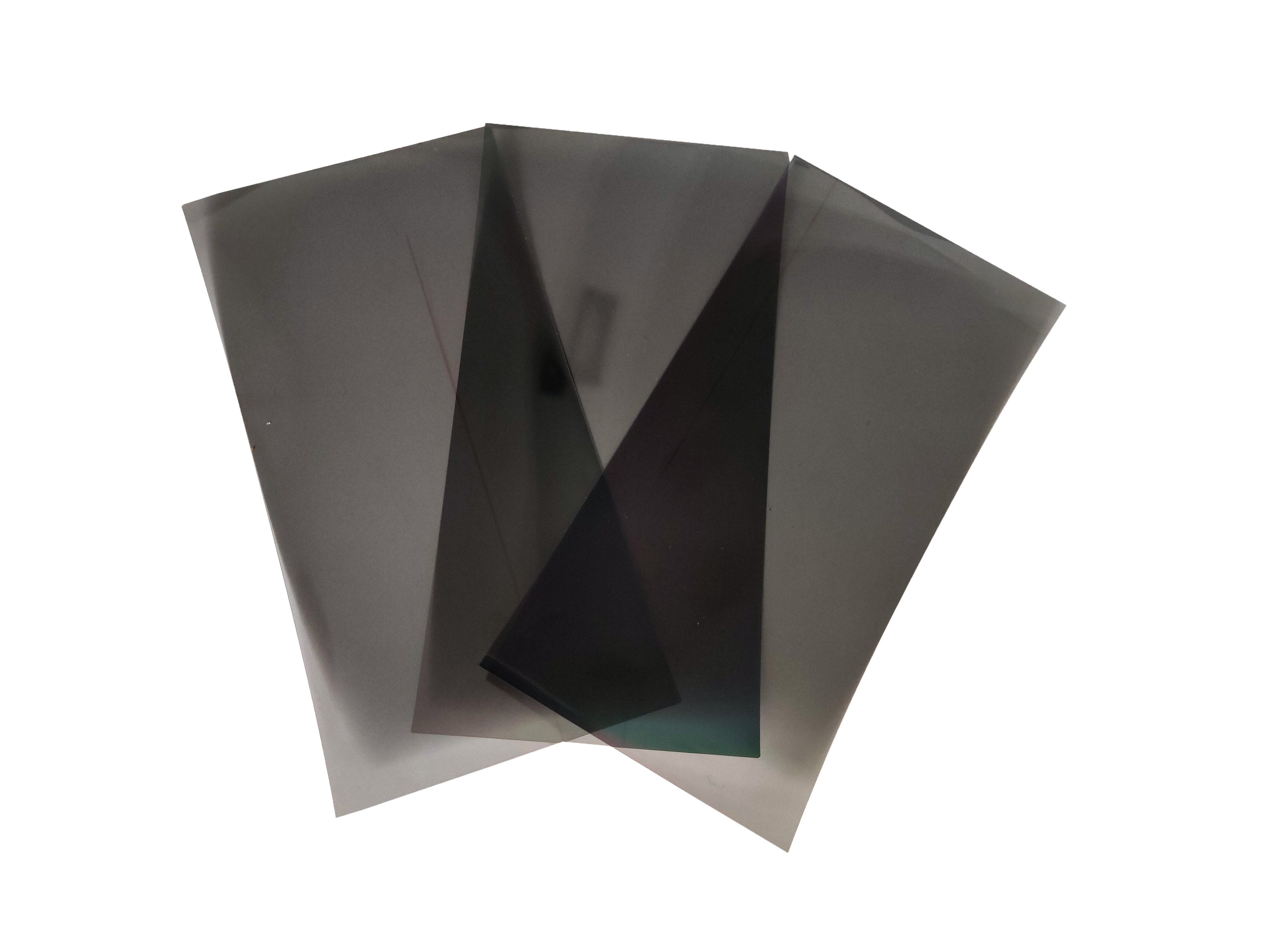

偏光片（PolarizingFilm)，全称是偏振光片，是一种常见的偏振光学元件，在显示面板产业链中的重要上游环节作为面板显示产业的重要原材料之一，因此被广泛应用于现代的液晶显示产品。

偏光片的品质优劣直接影响到电子产品最终的显示效果，市场上急需高速、高精度、高准确度的视觉检测平台，严格管控出货品质。 VisionPK通用视觉检测平台使得显示面板中偏光片制程中的质量检测难题迎刃而解。

一、偏光片视觉检测概要

本文以某个手机偏光片外观检测项目为案例进行说明展示，需求检测划伤、压印、脏污、凹凸点等项目。

检测对象	手机偏光片
检测类型	外观缺陷检测
兼容尺寸	长边127~132mm，短边68~72mm
成像精度	0.037mm/pixel（按最大尺寸评估）
缺陷类型	异物、脏污、凹凸点、划伤、压印、灰白点、气泡、线形污点

二、典型缺陷成像图例

内污点、凹凸点、压印、划痕、条纹印与气泡。

三、灵活检测流程与先进软件界面满足客户需求

百迈技术开发的Vision PK通用视觉检测平台是市面上首款AOI全景机器视觉通用平台，集成软件、算法、光学、硬件、通讯、运动控制等组件化功能的复杂场景下的机器视觉检测系统，具有高度的先进性和灵活性。

支持可视化流程编辑，提供步骤式导航、平铺级页面切换，流程控制和不同辅助工具，按需布置视觉检测场景任务，无需代码编程。

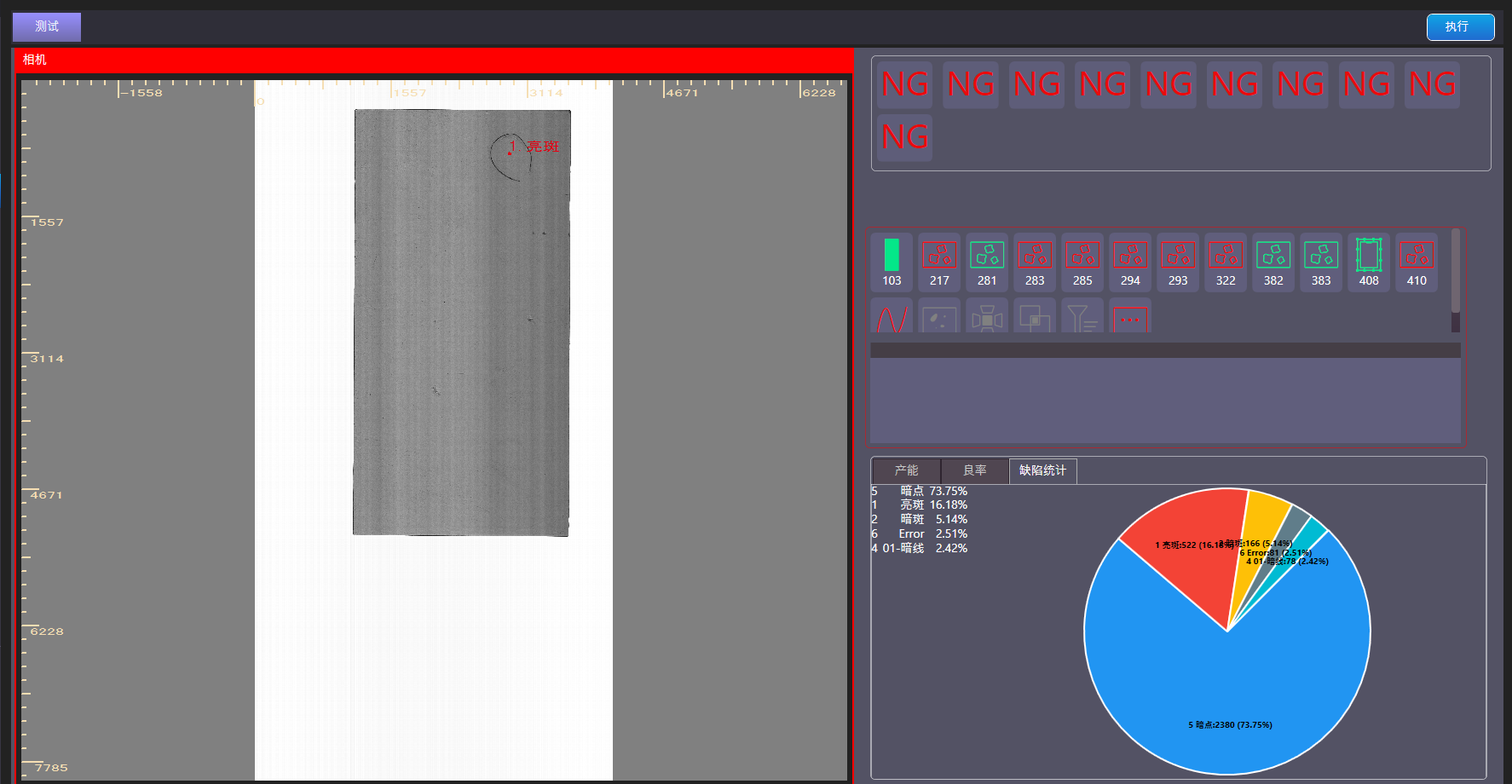

运行界面图像页面（局部）

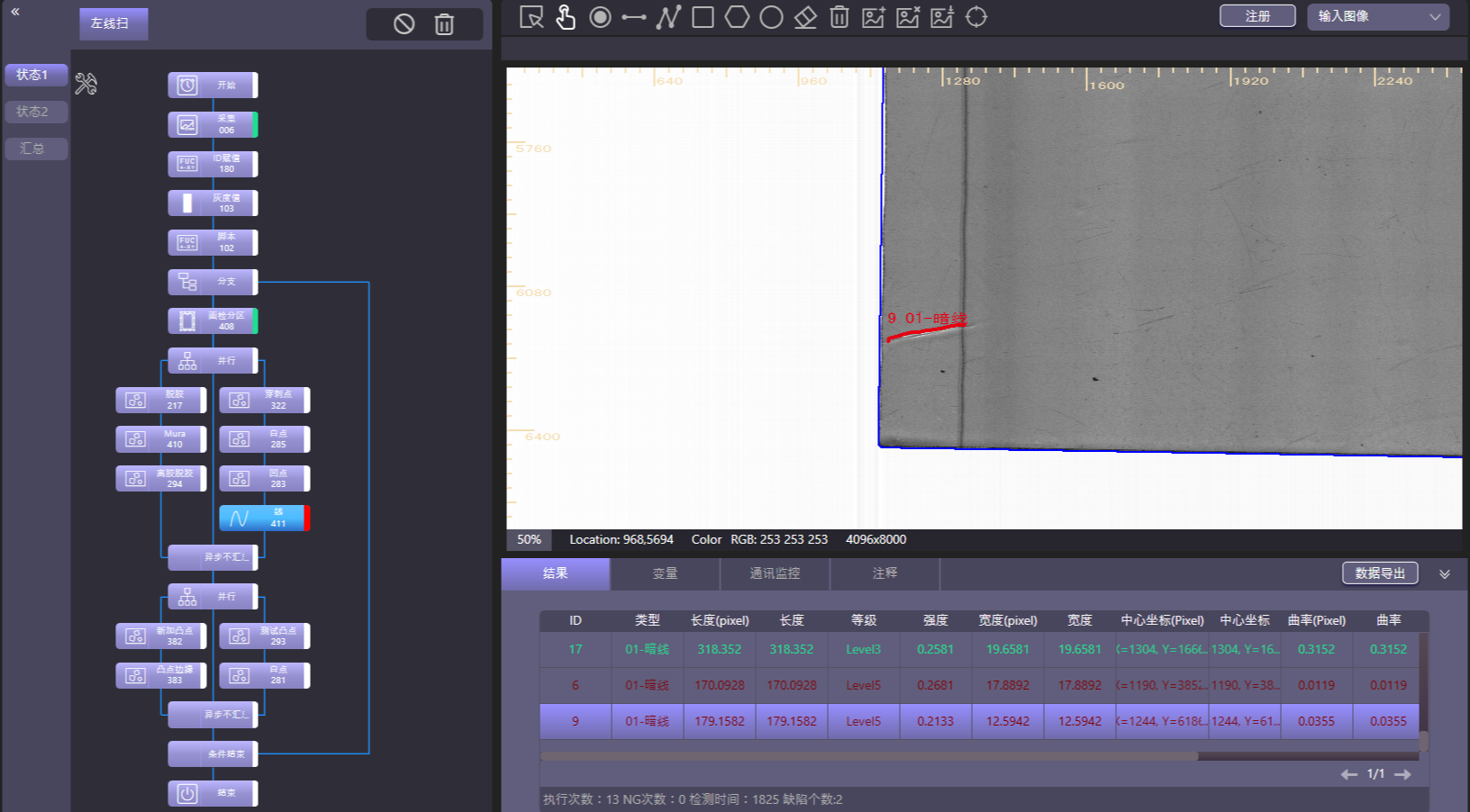

工位流程管理图（局部）

在整机运行界面，根据需要自定义页面，下图展示了该方案的检测数据信息，包括生产检测中的产能显示，良率与缺陷统计，各个工位的检测算子的结果，产品检测状态，显示判定结果等生产参数，满足客户需求。

VisionPK平台支持多相机多工位联动，满足不同工位的检测需求。根据成像方案配置工位流程，每个工位可根据其采集的图像和检测需求搭配各自的检测流程和检测算子，各项检测工具间可根据客户的需要，自由设置其相互关系，自由添加需要的工具，以达到检出目的。

四、VisionPK图像预处理亮点功能

图像预处理是对图像做进一步的变换处理，便于更容易的获取兴趣区域特征，尤其是处理一些光照、清晰度等效果不理想时，适配且顺手的预处理是最佳帮手。支持经典的图像处理、图像改善、干扰去除、图像计算、目标强化等功能，以下是百迈图像预处理技术的在偏光片AOI检测中的相关应用。

低对比度Mura识别技术

通过原图像获取，进行平滑化预处理，通过算法适当增强滤波功能，使背景实现抹平化处理，通过两次滤波，分别获得尽量保存甚至增强缺陷的前景图，和尽量抹平差异的后景图。

利用LCR局部动态阈值算法功能，通过两张图像做差分（前景图-后景图后取绝对值），差分后高于动态阈值的部分就作为被检出的位置，进而检测出我们的目标位置，实现不良缺陷的检出。Mura识别技术可以兼顾偏光片表面的大部分缺陷，如表面异物、压痕、凹点、凸点等项目。
